Зона открытой окраски SPK-OPSS-12.12 для деталей крана

Проектом предусматривается устройство технологической зоны открытой окраски, предназначенной для нанесения лакокрасочных материалов (ЛКМ) с обеспечением нормативных параметров воздушной среды, локализации окрасочного тумана и снижения концентрации паров легковоспламеняющихся жидкостей (ЛВЖ).

Состав комплекса

• Приточно-вытяжную вентиляционную установку на базе агрегата SPK-VU-35 производительностью 35 000 м³/ч во взрывозащищенном исполнении (электродвигатели во взрывозащите, искробезопасное рабочее колесо вентилятора).

• Систему подготовки и подогрева воздуха на основе нержавеющего теплообменника тепловой мощностью 620 кВт с дизельной горелкой. Система обеспечивает нагрев приточного воздуха от расчетных -32 °C до технологических +18...+20 °C (максимальный расход дизельного топлива — 54,0 л/ч). В комплект входит топливная емкость объемом 500 л, насосная группа и топливопроводы.

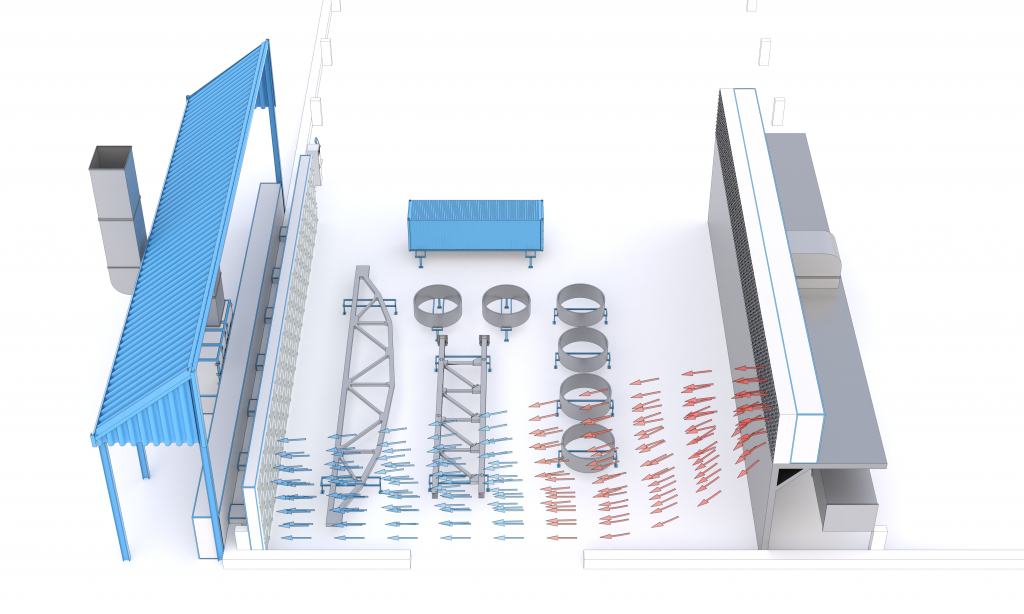

• Систему воздухораспределения и формирования потока, состоящую из приточного короба, комплекта регулируемых сопел и регулируемых воздушных клапанов во взрывобезопасном исполнении, а также 3 отсечных воздушных клапанов.

• Двухступенчатую механическую фильтрацию: карманные фильтры класса G4 на притоке и боковой вытяжной короб с рулонным стекловолоконным фильтром класса G3 на вытяжке.

• Ограждающие конструкции из сэндвич-панелей толщиной 50 мм.

• Систему автоматизации и управления: шкаф управления, пневмораспределительный шкаф, сенсорную панель оператора, кабельные трассы и пневмолинии.

В состав проектно-технической документации входят разделы: ОВ (отопление и вентиляция), КМ/КМД (несущие и опорные металлоконструкции), КЖ (фундаменты), а также план-схема расстановки оборудования с точками подключения энергоресурсов.
